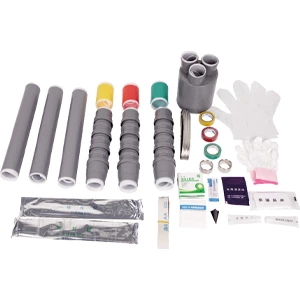

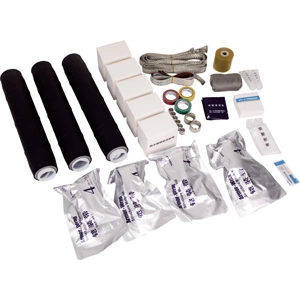

12/20、18/20kV 冷缩电缆附件
- 工频耐受电压:
- 54千伏，5分钟，无故障
- 局部放电试验:
- 20 kV电压下局部放电幅度≤10 pC
- 冲击电压试验:
- 125 kV，10 次正向和 10 次负向冲击，无击穿
- 恒压负载循环试验（空气中）:
- 35 kV，导体温度 95–100 ℃，共 60 次循环，无击穿，无闪络
- 热稳定性试验（185 mm² 导体）:
- 23.4 kA，2 秒，两次，未见明显损坏
- 动态稳定性测试:
- 82.6 kA，≥ 10 ms，无可见损伤
- 湿度测试（室内）:
- 15千伏，300小时，无击穿，无闪络
- 盐雾试验（户外）:
- 15千伏，1000小时，无击穿，无闪络

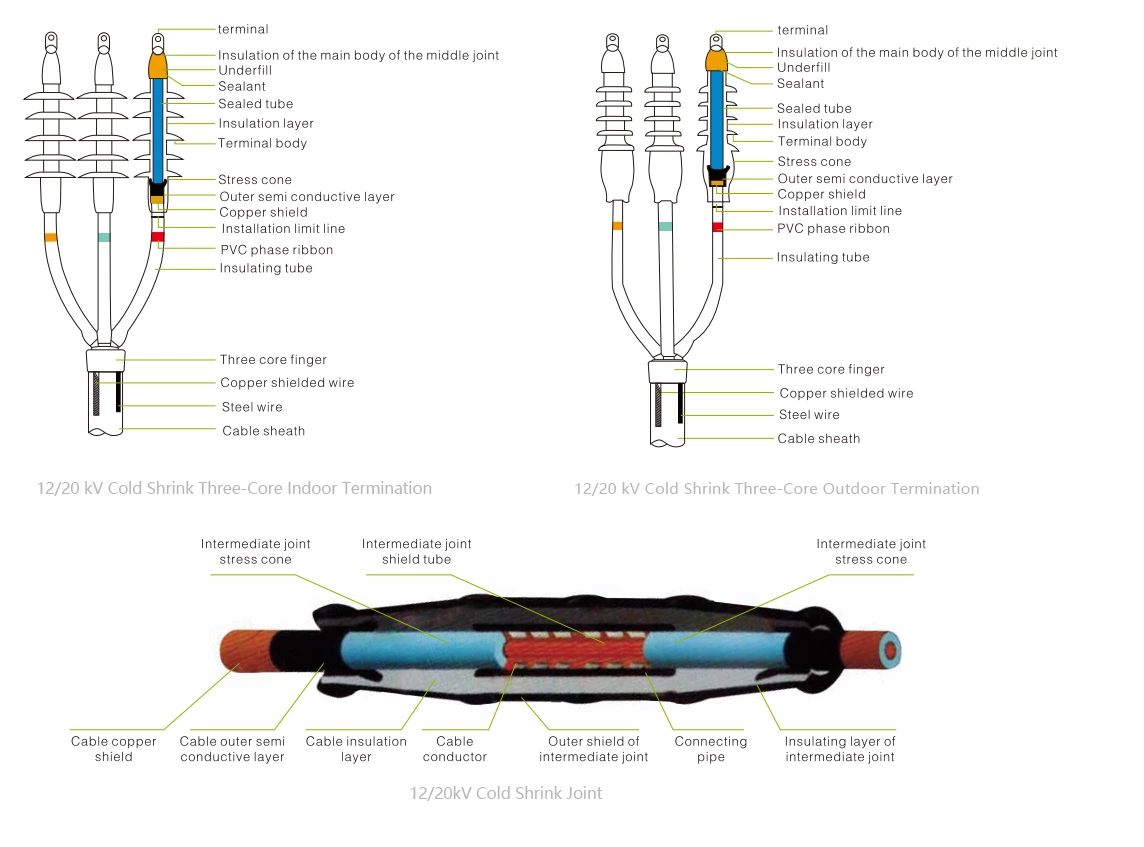

12/20，18/20kV 全冷缩三芯终端安装外形图
电压特性
| 序号 | 试验项目 | 标准要求 |
| 1 | 工频耐压 | 54kV，5min，不击穿 |
| 2 | 局部放电 | 在20kV下，放电量≤10pc |
| 3 | 冲击电压 | 125kV，正负极性各10次，不击穿 |
| 4 | 恒压负荷循环(在空气中) | 在35kV电压和导体温度95-100°C，共进行60次循环，不击穿，不闪络 |
| 5 | 热稳定试验(185mm导体) | 23.4kA，2s，两次，无可见损坏 |
| 6 | 动稳定试验 | 82.6kA，不小于10ms，无可见损坏 |
| 7 | 潮湿试验(户内) | 15kV，300h，不击穿，不闪络 |
| 8 | 盐雾试验(户外) | 15kV，1000h，不击穿，不闪络 |
产品概述
◆产品分单芯、三芯已广泛用于12/20kV、18/20kV电缆的终端处理和中间连接。
◆安装便捷可靠，无需明火，适合于石化、煤矿等防暴场合。
◆导电胶和绝缘胶均采用进品液体硅橡胶生产，产品扩张保质期长达24个月。
◆适用范围:产品具有优越的耐寒热性能，适用于高海拔地区、寒冷地区、湖湿地区、盐雾地区及重污染地区。且安装时不用明火，特别适用于石油、化工、矿山、隧道等易燃易爆场所。
 |
 |
 |
 |
| 12/20kV单芯冷缩户内终端安装图 | 12/20kV三芯冷缩户外终端安装图 | 12/20kV三芯冷缩户外终端配套图 | 12/20kV三芯冷缩中间连接配套图 |
技术规格
| 产品名称 | 型号规格 | 适用电缆（mm²） |
| 12/20 kV 冷缩户内终端 | GHD-20HNLS-3(1)*35-500 | 35-500 |
| 12/20 kV 冷缩户外终端 | GHD-20HWLS-3(1)*35-500 | 35-500 |
| 12/20 kV 冷缩中间接头 | GHD-20JTLS-3(1)*35-500 | 35-500 |
| 18/20 kV 冷缩户内终端 | GHD-24HNLS-3(1)*35-630 | 35-630 |
| 18/20 kV 冷缩户外终端 | GHD-24HWLS-3(1)*35-630 | 35-630 |
| 18/20 kV 冷缩中间接头 | GHD-24JTLS-3(1)*35-630 | 35-630 |
