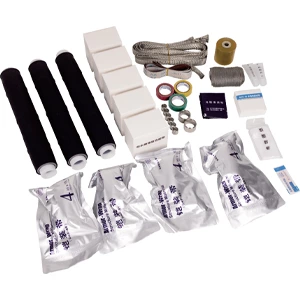

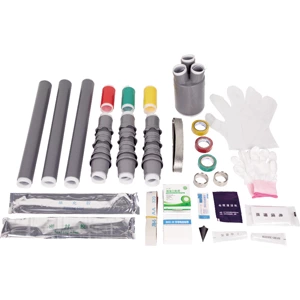

8.7/15kV 冷缩电缆附件
- 工频耐受电压:
- 39千伏，5分钟，无击穿
- 局部放电试验:
- 15 kV电压下局部放电幅度≤10 pC
- 冲击电压试验:
- 95 kV，10 次正向和 10 次负向冲击，无击穿
- 恒压负载循环试验（空气中）:
- 23 kV，导体温度 95–100 ℃，共 60 次循环，无击穿，无闪络
- 热稳定性试验（185 mm² 导体）:
- 23.4 kA，2 秒，两次，未见明显损坏
- 动态稳定性测试:
- 82.6 kA，≥ 10 ms，无可见损伤
- 湿度测试（室内）:
- 11千伏，300小时，无击穿，无闪络
- 盐雾试验（户外）:
- 11千伏，1000小时，无击穿，无闪络
8.7/15kV 全冷缩三芯终端安装外形图
电压特性
| 序号 | 试验项目 | 标准要求 |
| 1 | 工频耐压 | 39kV，5min，不击穿 |
| 2 | 局部放电 | 在15kV下，放电量≤10pc |
| 3 | 冲击电压 | 95kV，正负极性各10次，不击穿 |
| 4 | 恒压负荷循环(在空气中) | 在23kV电压和导体温度95-100°C，共进行60次循环，不击穿，不闪络 |
| 5 | 热稳定试验(185mm导体) | 23.4kA，2s，两次，无可见损坏 |
| 6 | 动稳定试验 | 82.6kA，不小于10ms，无可见损坏 |
| 7 | 潮湿试验(户内) | 11kV，300h，不击穿，不闪络 |
| 8 | 盐雾试验(户外) | 11kV，1000h，不击穿，不闪络 |
产品概述
◆产品分单芯、三芯，已广泛用于8.7/15kV电缆的终端处理和中间连接。
◆保持恒定的包紧力，与电缆同呼吸，确保优异的界面特征。
◆先进的生产工艺，真空高压注射硫化成型。内部结构完美，无缺陷，在15kV以下局放小于10pc。
◆适用范围;适用于高海拔地区、寒冷地区、湖湿地区、盐雾地区及重污染地区。且安装时不用明火，特别适用于石油、化工、矿山、隧道等易燃易爆场所。
 |
 |
 |
 |

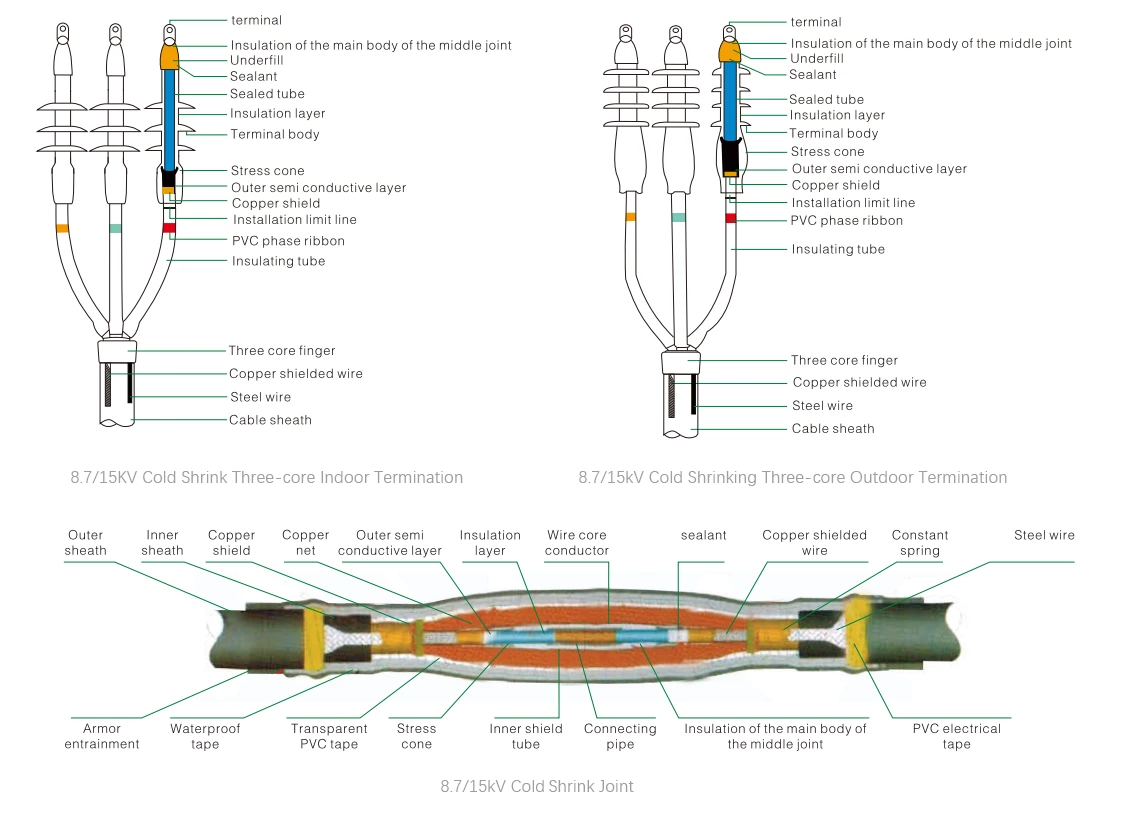

| 8.7/15kV单芯冷缩户内终端安装图 | 8.7/15kV三芯冷缩户外终端安装图 | 8.7/15kV三芯冷缩户外终端配套图 | 8.7/15kV三芯冷缩中间连接配套图 |
技术规格
| 产品名称 | 型号规格 | 适用电缆（mm²） | 产品名称 | 型号规格 | 适用电缆（mm²） | |||
| 8.7/15 kV 三芯冷缩户内终端 | GHD-15HNLS-3*25-50 | 25-50 | 8.7/15 kV 单芯冷缩户内终端 | GHD-15HNLS-1*25-50 | 25-50 | |||
| GHD-15HNLS-3*70-120 | 70-120 | GHD-15HNLS-1*70-120 | 70-120 | |||||
| GHD-15HNLS-3*150-240 | 150-240 | GHD-15HNLS-1*150-240 | 150-240 | |||||
| GHD-15HNLS-3*300-400 | 300-400 | GHD-15HNLS-1*300-400 | 300-400 | |||||
| 8.7/15 kV 三芯冷缩户外终端 | GHD-15HWLS-3*25-50 | 25-50 | 8.7/15 kV 单芯冷缩户外终端 | GHD-15HWLS-1*25-50 | 25-50 | |||
| GHD-15HWLS-3*70-120 | 70-120 | GHD-15HWLS-1*70-120 | 70-120 | |||||
| GHD-15HWLS-3*150-240 | 150-240 | GHD-15HWLS-1*150-240 | 150-240 | |||||
| GHD-15HWLS-3*300-400 | 300-400 | GHD-15HWLS-1*300-400 | 300-400 | |||||
| 8.7/15 kV 三芯冷缩中间接头 | GHD-15JTLS-3*25-50 | 25-50 | 8.7/15 kV 单芯冷缩中间接头 | GHD-15JTLS-1*25-50 | 25-50 | |||
| GHD-15JTLS-3*70-120 | 70-120 | GHD-15JTLS-1*70-120 | 70-120 | |||||
| GHD-15JTLS-3*150-240 | 150-240 | GHD-15JTLS-1*150-240 | 150-240 | |||||
| GHD-15JTLS-3*300-400 | 300-400 | GHD-15JTLS-1*300-400 | 300-400 | |||||
