产品概述

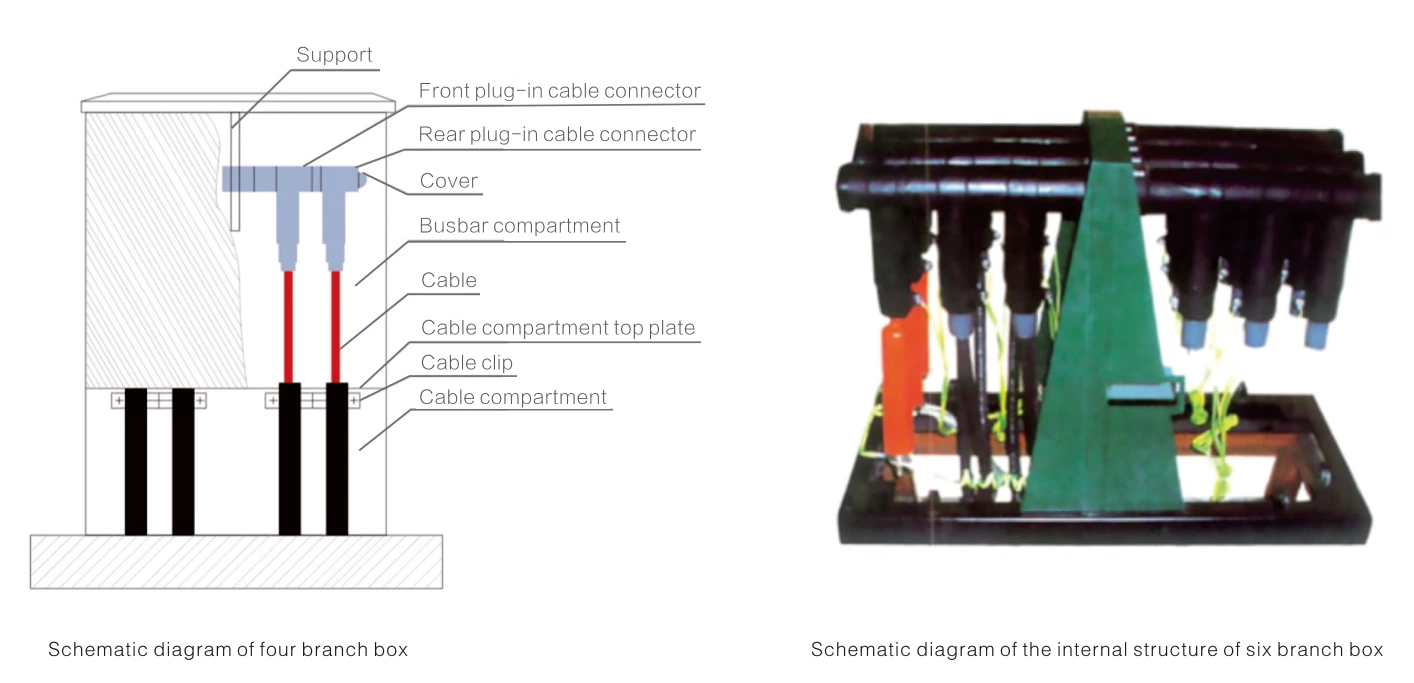

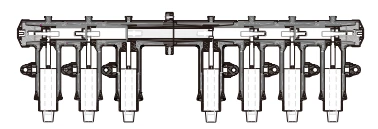

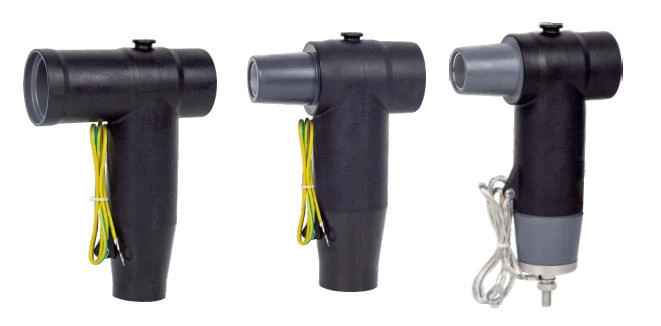

欧式电缆分接籍是近年来广泛用于电力配网系统中的电缆化工程设备,它的主要特点是双向开门、利用穿墙套管作为连接母排,具有长度小、电缆排列清楚、三芯电缆不需要大跨度交叉等显著优点其所采用的电缆接头符合DIN476标准。一般采用额定电流630A螺栓固定连接式电缆接头。

型号说明

12kV 电缆分支箱

◆环境温度:最高气温:+40C，最低气温-30C;

◆风速:相当34m/s(不大于700Pa);

◆湿度:日相对湿度平均值不大于95%，月相对湿度平均值不大于95%;

◆防震:水平加速度不大于0.4m/s，垂直加速度不大于0.15m/s;

◆安装地点倾斜度:不大于3°;

◆安装环境:周围空气不受腐蚀性、可燃性气体、水燕气等明显污染，安装地点无剧烈震动;

◆注:订购本产品超出上述条件规定时，请与本公司协商。

12kV 电缆分支箱

◆电缆分接箱在安装运行前应进行以下检查试验。

◇耐压试验:不带电时,工频耐压1分钟45kV应无击穿、闪络。

◇注:试验前尖拆开带电显示器接线并将支持绝缘子或传感器的输出线接,试验时不能带氧化锌避雷器。

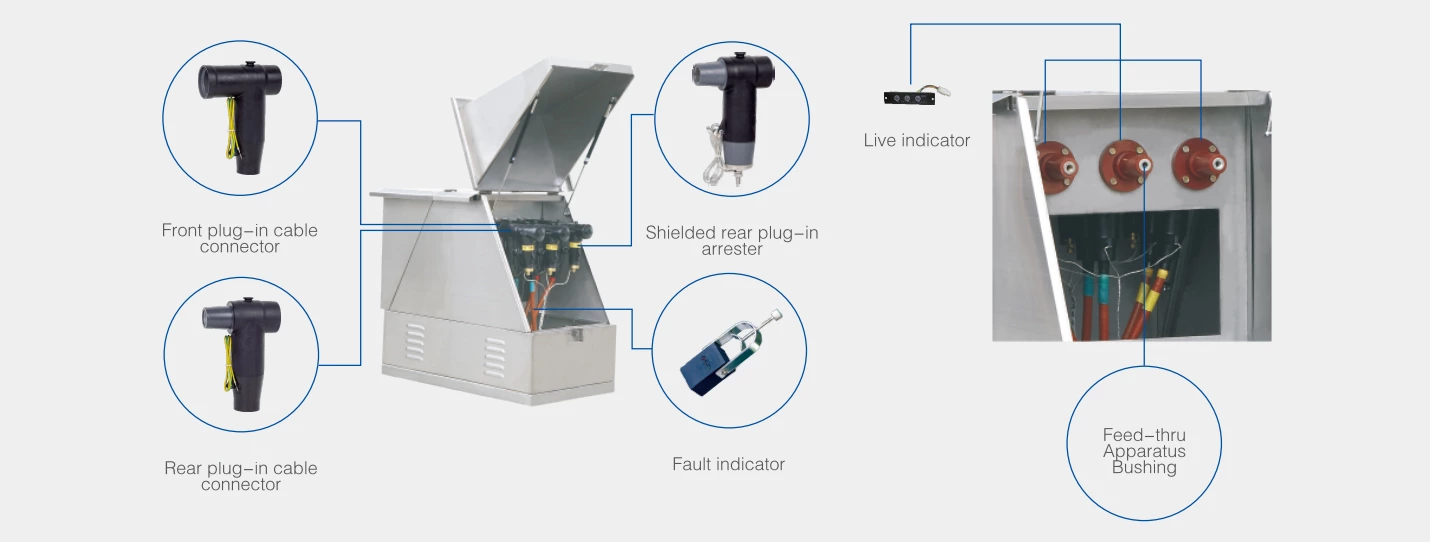

◇带电显示器检查:升压至5kV时指示灯应发光,升压至10kV时指示灯应明亮。

◆安装基础

◇电缆分接箱安装前，用户应预先完成电缆沟或坚井的制备。

◇电缆分接臬安装基座应用槽钢焊接并预埋在平整地基上。
