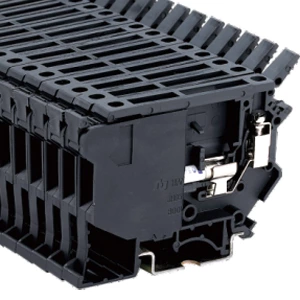

JHD5-16RD - 熔断接线端子
- 类型:
- 熔断接线端子
- 熔丝类型:
- 玻璃/陶瓷/…G/5 x 20，5 x 25
- 电压:
- 500 V
- 额定电流:
- 10 A
- 职位数量:
- 1
- 连接方式:
- 螺纹连接
- 额定截面:
- 1.5 mm²
- 横截面:
- 0.5 mm²- 16 mm²
- 颜色:
- 黑色的
| 型号 | 功能 | 线径IEC | 线径UL | 厚度 |
| JHD5-16RD |  |
16 mm² 10 mm² 16 mm² |
4 AWG 8 AWG 4 AWG |
12mm |
| 最大电流 | 包装数 | 厚度/高度（ ）/宽度（mm） |
额定电压/额定电流/额定截面 |
| 6.3A | 42 | 12/59/62 | 800V/10A/16mm² |
附件：
| 带发光显示 | 带发光显示
|
|||||||||
| 熔芯同JHD5-4RD(UK5-HESI) | ||||||||||
| 短接件 | ||||||||||
| 型号 | ||||||||||
| ZL10-16 | ||||||||||
| 带保险丝:电流由所安装的熔芯确定，电压由所选择的发光显示确定 | ||||||||||
| 标记号 | ZB8 | |||||||||
| 螺钉类型/拧紧力矩(Nm) | M4/1.2 | |||||||||
| 绝缘材料类型 | PA | |||||||||
| 阻燃等级UL-94 | V0 | |||||||||
| 外形尺寸图 |  |
端子带通用安装脚可安装
或
导轨上
