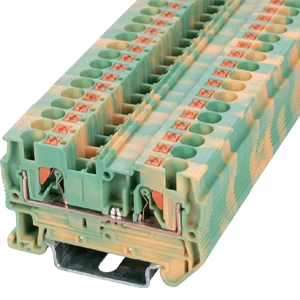

JHD1-1.5JD - 保护导体端子
- 类型:
- 保护导体接线端子
- 连接数:
- 2
- 连接方式:
- 推入式连接，1 级
- 安装类型:
- DIN导轨（EN 60715）
- 兼容导轨:
- NS 35/7,5, NS 35/15
- 横截面:
- 0.14 mm² - 1.5 mm²
- 颜色:
- 绿黄色
| 接线示意图 |  |
|||
| 厚/宽/高mm | 3.5/30.5/46.2 | |||
| 技术参数 | ||||
| 额定数据 | 电压（V） | / | ||
| 电流（A） | / | |||
| 截面（mm²） | 1.5 | |||
| 压线范围 | 刚性导线（mm²） | / | ||
| 柔性导线（mm²） | 0.2-1.5 | |||
| 绝缘材料类型 | PA | |||
| 阻燃等级 UL-94 | V0 | |||
| 剥线长度（mm） | ||||
| 安装导轨 | TH35-7.5/TH35-15 | |||
| 型号 | ||||
| 隔板 | 1.5G | |||
| 插拔式连接件 | 2P | FBS 2-3.5 |  |
|
| 3P | FBS 3-3.5 | |||
| 4P | FBS 4-3.5 | |||
| 5P | FBS 5-3.5 | |||
| 10P | FBS 10-3.5 | |||
| 标记条 | 空白 | ZB3.5 |  |
|
| 横向印字 | ZB3.5 |  |
||
| 竖向印字 | ZB3.5 |  |
||
| 外形尺寸图 |  |
|||
