15/20kV PT连接套件
- 额定电压:
- 15 kV,20 kV
- 额定电流:
- 200 A
- 交流耐压（5分钟）:
- 39 kV,54 kV
- 局部放电:
- 15 kV,Q≤10 pC 20 kV,Q≤10 pC
- 冲击耐受电压（每极性10次）:
- 95 kV,125 kV
- 屏幕阻力:
- ≤5000 Ω
- 参考标准:
- IEE-386、GB/T12706.4、IEC 60502-4
- 导体截面:
- 25-120 mm²
产品应用

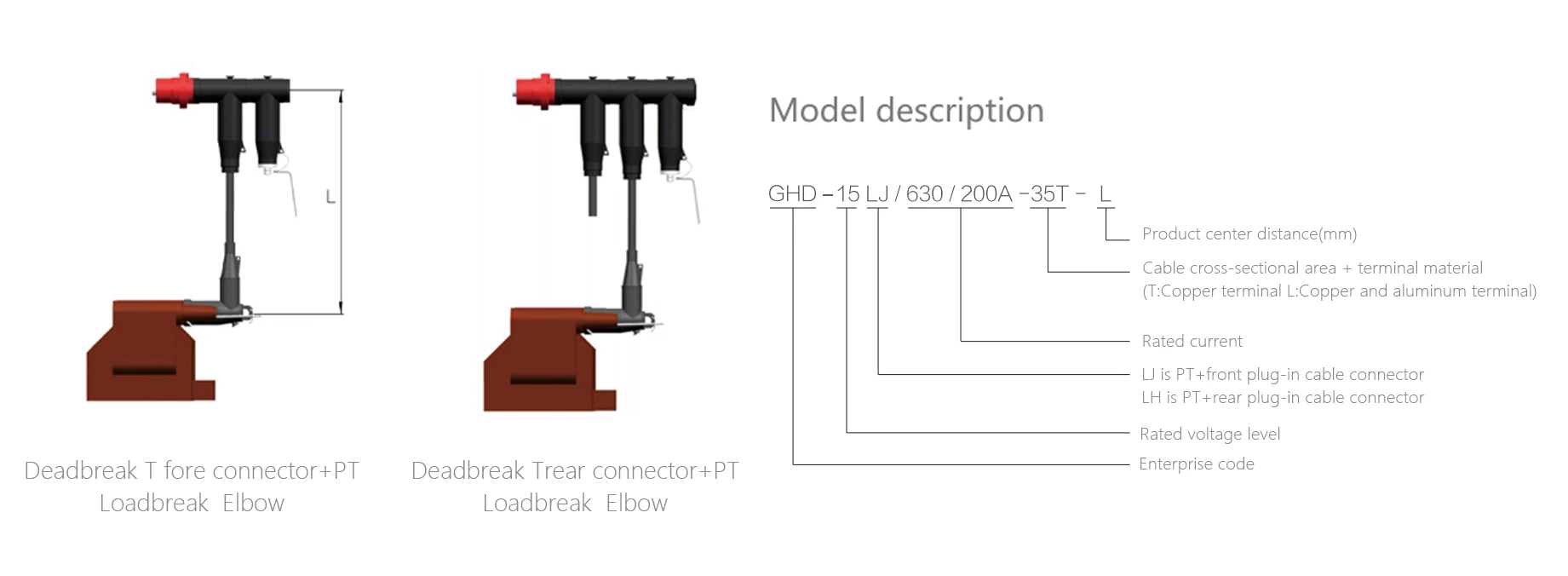

屏蔽型PT 连接套件是在一端采用屏蔽型电缆前(后)接头，另一端采用PT肘型电缆接头，加以全屏蔽型软电缆制作而成。全部安装完成后加以接地线，来实现全屏蔽、全密封。此产品可以任意弯曲，电缆长度可定制，达到最佳优化方案。
电气性能
| 额定电压 | 15 kV | 20 kV |
| 额定电流 | 200 A | 200 A |
| 5分钟工频耐压 | 39 kV | 54 kV |
| 局部放电 | 15 kV，Q≤10 pC | 20 kV，Q≤10 pC |
| 雷电冲击耐压(正负极性各10次)） | 95 kV | 125 kV |
| 屏蔽电阻 | ≤5000Ω | ≤5000Ω |
| 适用电缆截面积 | 25-120 mm² | 25-120 mm² |
| 参考标准：IEEE-386、GB/T12706.4、IEC 60502-4 | ||
主要配件
| 1、PT 连接套件主体 | ||
| 2、压板 | ||
| 3、异形螺栓 | ||
| 4、绝缘塞 | 前插配件 | |
| 5、封帽 | ||
| 6、后插连接杆 | 后插配件 | |
| 7、双头螺栓 | ||
| 8、硅脂 | ||
| 9、清洁纸 | ||
