8.7/15kV，630A 欧式前插头
- 额定电压:
- 15 kV
- 额定电流:
- 630 A
- 交流耐压（5分钟）:
- 39 kV
- 局部放电:
- 15 kV,Q≤10 pC
- 冲击耐受电压（每极性10次）:
- 95 kV
- 屏幕阻力:
- ≤5000 Ω
- 参考标准:
- GB/T 12706.4、IEC 60502-4
产品特点
630A前插式电缆接头产品，直接和开关柜的进出线套管，电缆分支箱的对按套管连接，为开关柜和电缆分支箱提供全绝缘的安全线路。
前插工作时用螺栓连接在开关柜套管座上;尾部可直接用绝缘子封堵，也可扩展展连接后接头避雷器。先进的后注射工艺，外层有起屏蔽作用的半导电层，可触摸，确保人身安全，独特的应力锥结构，有效的疏散电场应力，解决电缆屏蔽层切断处电场应力问题。可扩展性，拆装灵活可完成电缆的T型连接、全密封、全绝缘、全防护、免维护、抗淹没、抗污秽。
产品符合EN50180、50181中的C型套管设计标准。
电气性能
| 额定电压 | 15 kV |
| 额定电流 | 630 A |
| 5分钟工频耐压 | 39 kV |
| 局部放电 | 15 kV，Q≤10 pC |
| 雷电冲击耐压(正负极性各10次) | 95 kV |
| 屏蔽电阻 | ≤5000Ω |
| 参考标准:GB/T12706.4、IEC60502.4 | |
产品技术参数

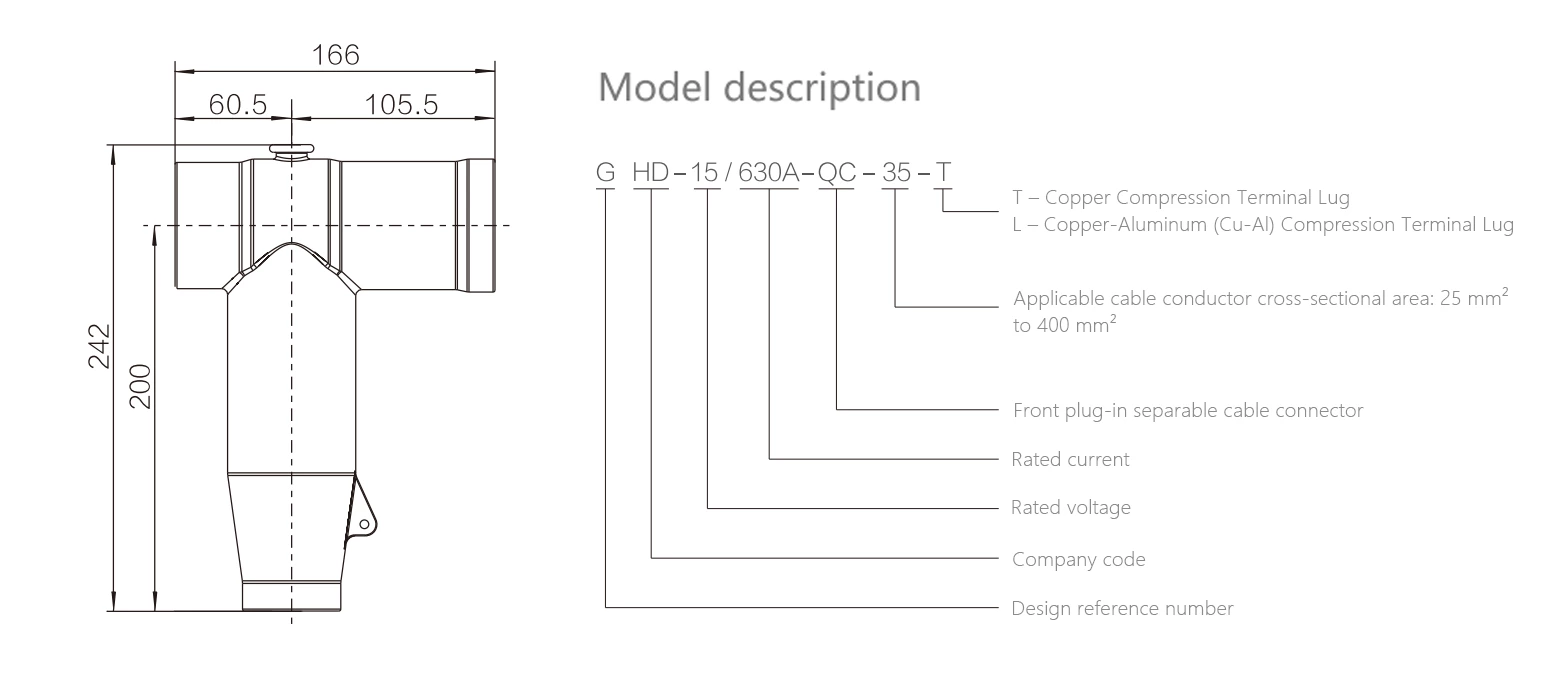

| 产品型号 | 电缆导体截面积（mm²） | 8.7/15kV电压等级电缆绝缘层外径（mm²） |
| GHD-15/630A-QC-25 | 25 | 16.6 |
| GHD-15/630A-QC-35 | 35 | 17.6 |
| GHD-15/630A-QC-50 | 50 | 19 |
| GHD-15/630A-QC-70 | 70 | 20.6 |
| GHD-15/630A-QC-95 | 95 | 22.2 |
| GHD-15/630A-QC-120 | 120 | 23.6 |
| GHD-15/630A-QC-150 | 150 | 25.2 |
| GHD-15/630A-QC-185 | 185 | 26.7 |
| GHD-15/630A-QC-240 | 240 | 29 |
| GHD-15/630A-QC-300 | 300 | 31.2 |
| GHD-15/630A-QC-400 | 400 | 34.4 |
| GHD-15/630A-QC-500 | 500 | 38 |

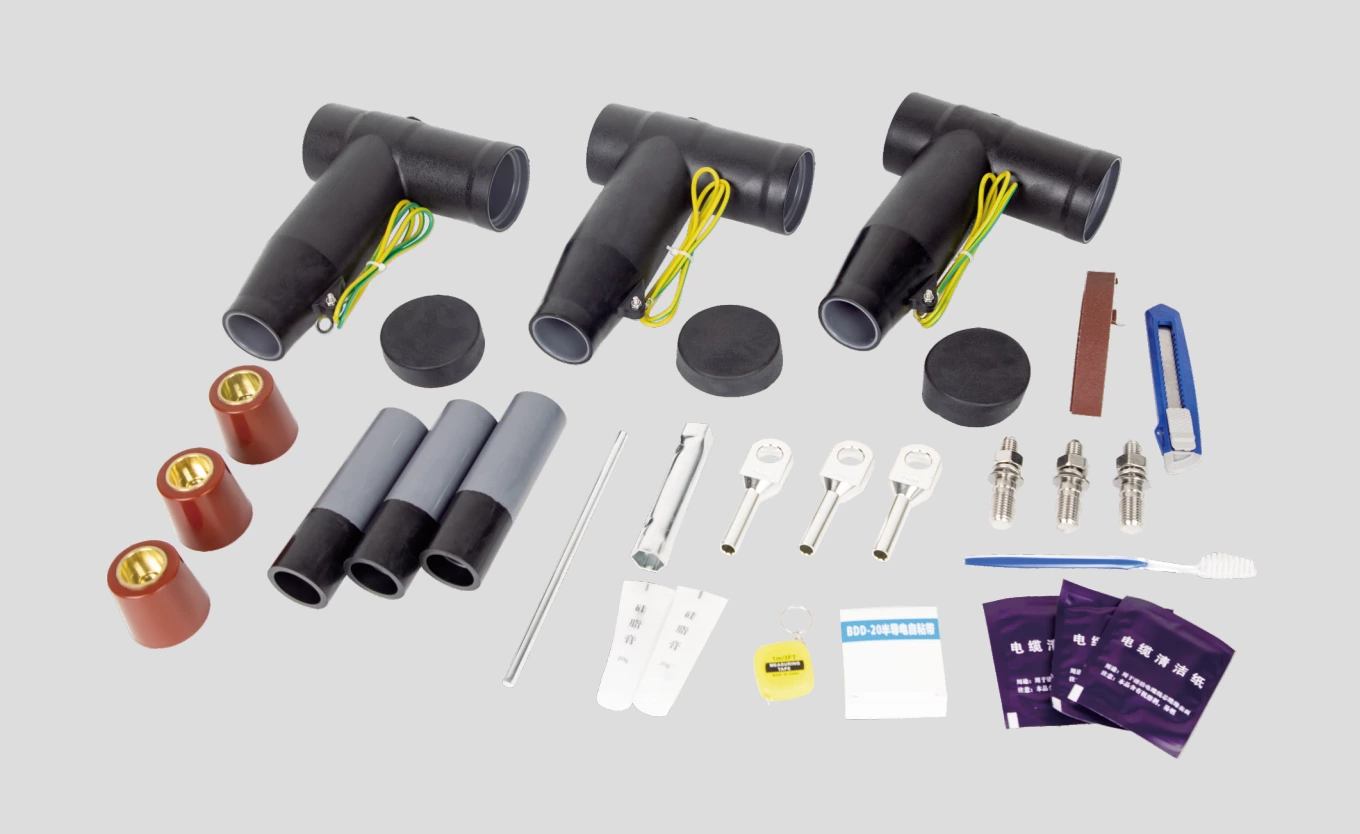

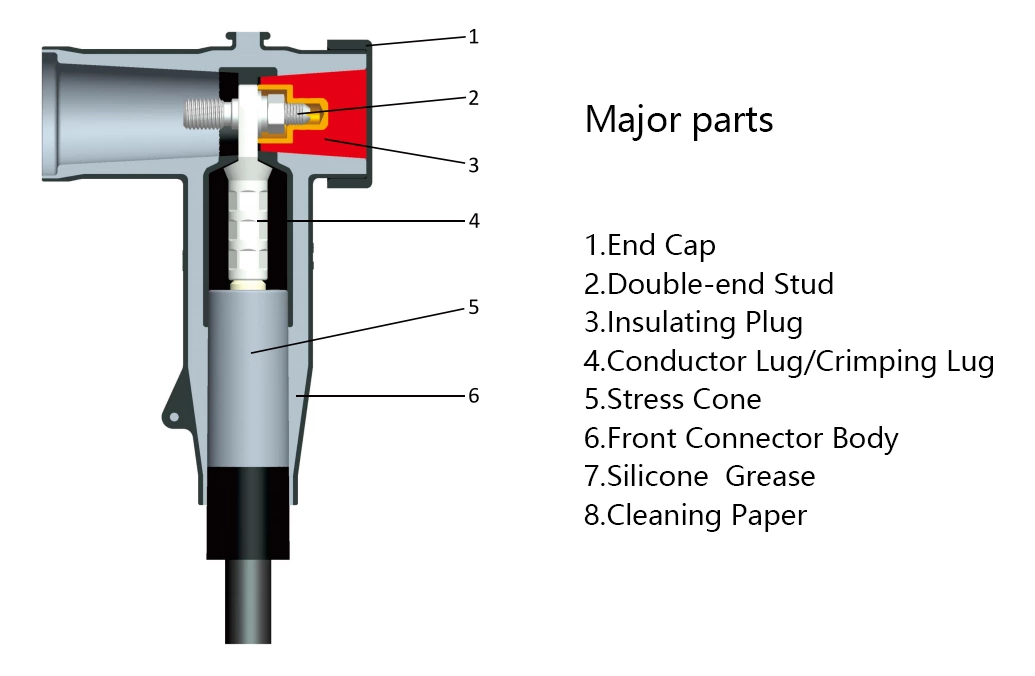

产品配件示意图
