18/20kV，630A 欧式后插头
- 额定电压:
- 18/20 kV
- 额定电流:
- 630 A
- 交流耐压（5分钟）:
- 81 kV
- 局部放电:
- 30 kV,Q≤10 pC
- 冲击耐受电压（每极性10次）:
- 170 kV
- 屏幕阻力:
- ≤5000 Ω
- 参考标准:
- GB/T 12706.4、IEC 60502-4
产品特点
630A后插式电缆接头和前插式电缆接头产品配合使用。提供630A线路的分支，它不能直接和套管等产品相连，其尾部可用绝缘子封堵，也可扩展连接另一路后插式电缆接头和后插避雷器。
先进的后注射工艺，外层有起屏蔽作用的半导电层，可触摸，确保人身安全，独特的应力锥结构，有效的疏散电厂应力，解决电缆屏蔽层切断处电厂应力问题一可扩展性，拆装灵活，可完成电缆的T型连接、全密封、全绝缘、全防护、免维护、抗淹没、抗污秽。
电气性能
| 额定电压 | 18/20 kV | ||
| 额定电流 | 630 A | ||
| 5分钟工频耐压 | 81 kV | ||
| 局部放电 | 30 kV，Q≤10 pC | ||
| 雷电冲击耐压(负极性各10次) | 170 kV | ||
| 屏蔽电阻 | ≤5000Ω | ||
| 参考标准：GB/T 12706.4、IEC 60502-4 | |||

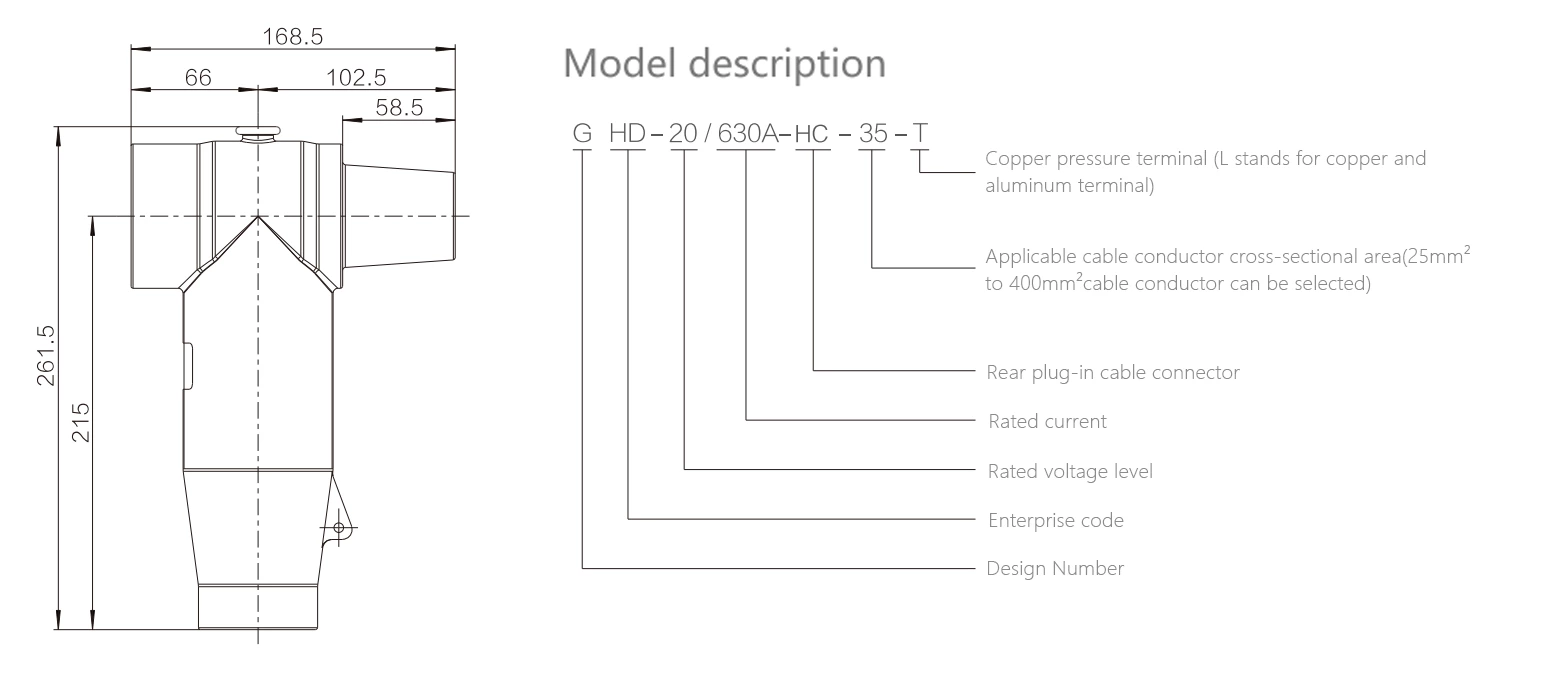

产品技术参数
| 产品型号 | 电缆导体截面积（mm²） | 12/20kV电压等级电缆绝缘层外径（mm²） | |||
| GHD-24/630A-HC-35 | 35 | 24 | |||
| GHD-24/630A-HC-50 | 50 | 25.9 | |||
| GHD-24/630A-HC-70 | 70 | 27.4 | |||
| GHD-24/630A-HC-95 | 95 | 29.1 | |||
| GHD-24/630A-HC-120 | 120 | 30.5 | |||
| GHD-24/630A-HC-150 | 150 | 32.1 | |||
| GHD-24/630A-HC-185 | 185 | 33.6 | |||
| GHD-24/630A+C-240 | 240 | 35.9 | |||
| GHD-24/630A-HC-300 | 300 | 38.1 | |||
| GHD-24/630A-HC-400 | 400 | 41.6 | |||

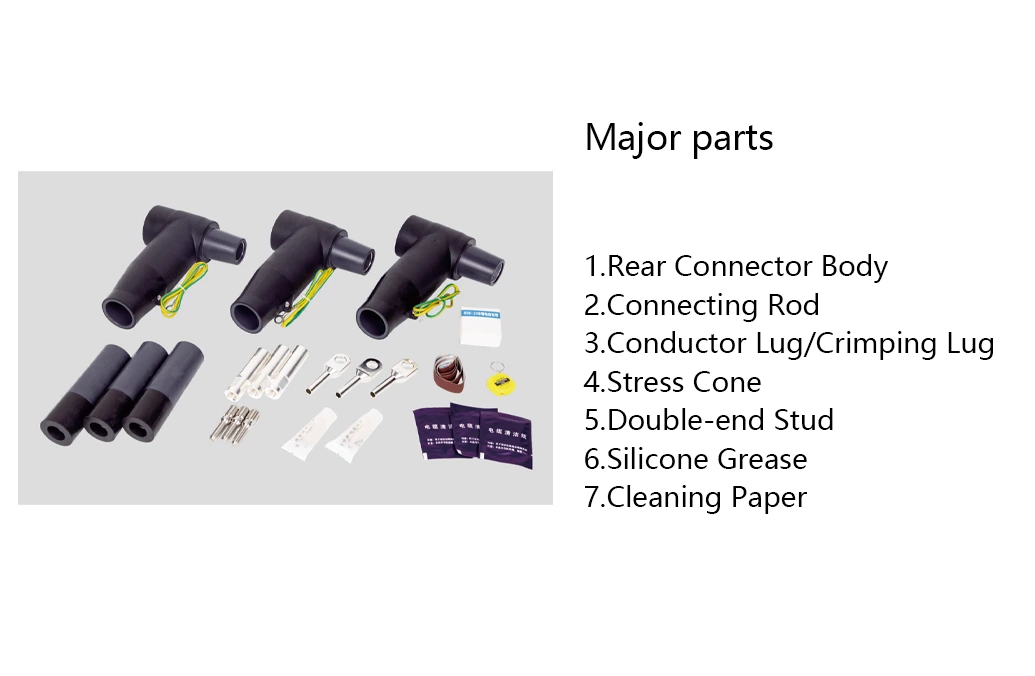

产品配件示意图
