8.7/15kV、12/20kV 线夹式顶扩母线连接器
- 额定电压:
- 15 kV,20 kV
- 额定电流:
- 630/1250 A
- 交流耐压（5分钟）:
- 42 kV,65 kV
- 局部放电:
- 15 kV,Q≤10 pC 20 kV,Q≤10 pC
- 冲击耐受电压（每极性10次）:
- 95 kV,125 kV
- 屏幕阻力:
- ≤5000 Ω
- 参考标准:
- IEE-386、GB/T 12706.4、IEC 60502-4
 |
 |
 |

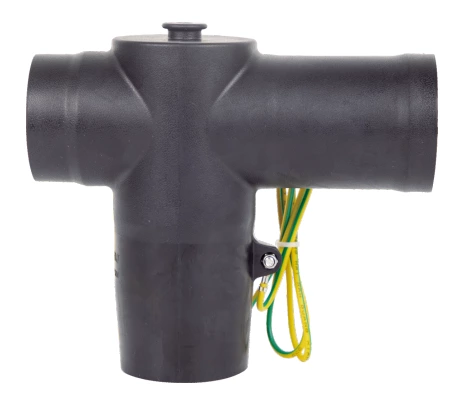

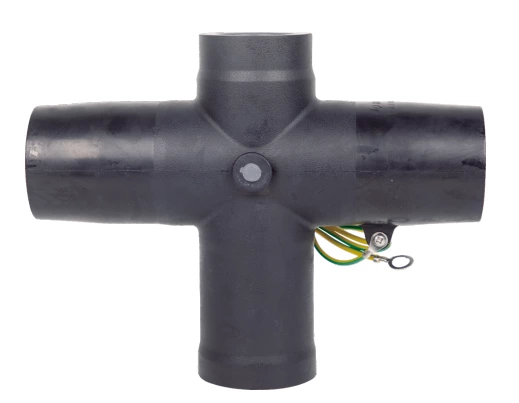

| GHD-15/630A-DJT 丁字接头 | GHD-15/630A-SJT 十字接头 | GHD-15MX-630 母线 |
产品应用
●通过与开关柜套管连接，可实现多台开关柜之间连接。
●系统电压：8.7/15kV、12/20kV
●持续额定电流：630 A/1250 A。
特性
●与C型套管配合时，可提供全绝缘和全密封可分离连接。单极，插接式设计。
●母线由圆铜棒(管)组成，外表复合硅橡胶绝缘层。
●屏蔽型母线无最小相间距离要求，不受污染和凝漏的影响。
电气性能
| 额定电压 | 15 kV | 20 kV |
| 额定电流 | 630/1250 A | 630/1250 A |
| 5分钟工频耐压 | 42 kV | 65 kV |
| 局部放电 | 15 kV，Q≤10 pC | 20 kV，Q≤10 pC |
| 雷电冲击耐压(正负极性各10次) | 95 kV | 125 kV |
| 屏蔽电阻 | ≤5000Ω | ≤5000Ω |
| 参考标准：IEEE-386、GB/T 12706.4、IEC 60502-4 | ||
订货须知

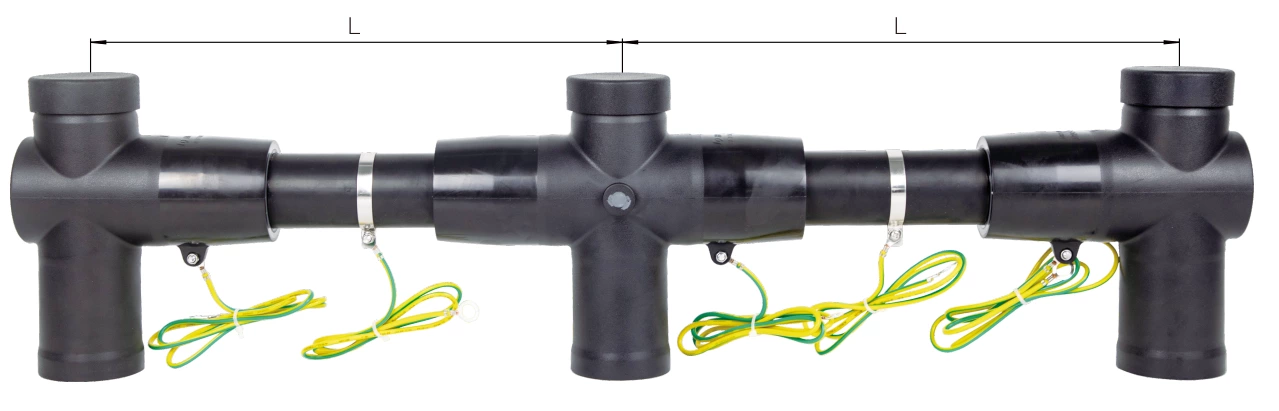

●母线加工长度L以两开关柜设备套管中心距为依据，订货时务必提供参数;若以母线长度为依据，请明确。

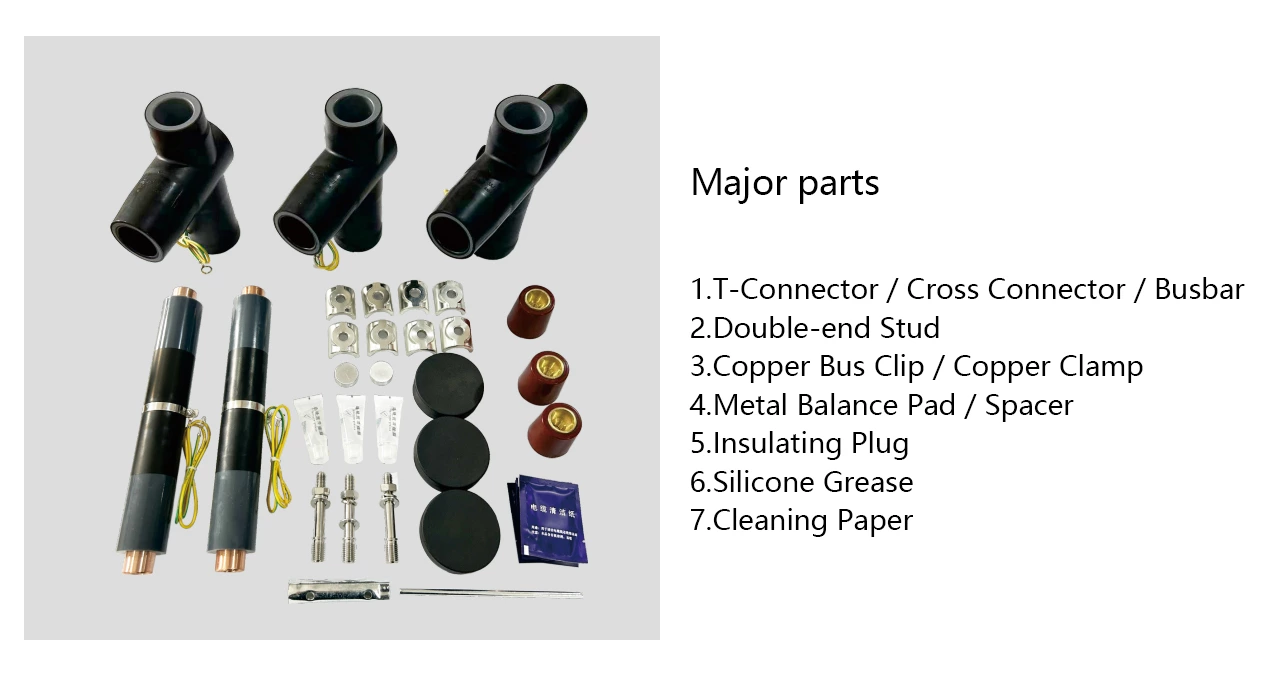

产品配件示意图
订货信息
| 开关柜连接 | 丁字接头 | 十字接头 | 母线(按中心距长度) |
| 二并柜 | 2套 | -- | 1套 |
| 三并柜 | 2套 | 1套 | 2套 |
| 四并柜 | 2套 | 2套 | 3套 |
| 五并柜 | 2套 | 3套 | 4 套 |
| N并柜 | 2套 | N-2 套 | N-1 套 |
