侧扩母线连接器
- 额定电压:
- 15 kV,24 kV
- 额定电流:
- 630 A
- 交流耐压（5分钟）:
- 45 kV,65 kV
- 局部放电:
- 15 kV,Q≤10 pC 24 kV,Q≤10 pC
- 冲击耐受电压（每极性10次）:
- 95 kV,125 kV
- 屏幕阻力:
- ≤5000 Ω
- 参考标准:
- GB/T8349,GB/T11022
- 温升:
- ≤65 K
产品应用
●通过与开关柜内锥绝缘子连接，可实现多台开关柜之间的电气连接。
●系统电压:8.7/15kW12/20kV。
●持续额定电流:630A\1250A。

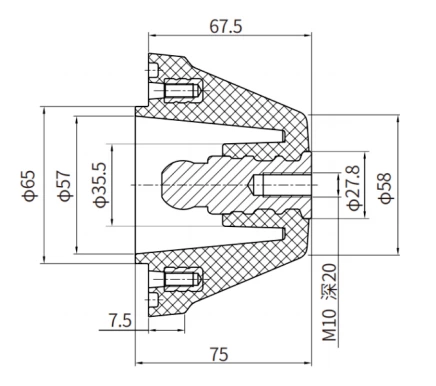

结构尺寸
 |
 |
 |
| 侧扩母线绝缘子 | 侧扩母线连接器 | 母线绝缘子闷头 |
电气性能
| 额定电压 | 15 kV | 24 kV | |
| 额定电流 | 630 A | 630 A | |
| 1分钟工频耐压 | 45 kV | 65 kV | |
| 局部放电 | 15 kV，Q≤10 pC | 24 kV，Q≤10 pC | |
| 雷电冲击耐压(正负极性各10次) | 95 kV | 125 kV | |
| 屏蔽电阻 | ≤5000Ω | ≤5000Ω | |
| 温升 | ≤65 K | ≤65 K | |
| 参考标准：GB/T8349、GB/T11022 | |||
主要配件
| 1.侧扩 | 2.硅脂 | 3.清洁纸 |
