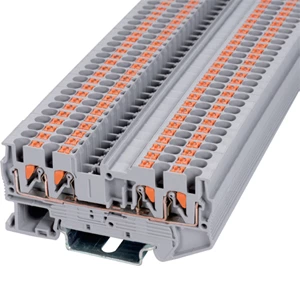

JHD1-1.5/2-2 - 直通式接线端子
- 类型:
- 多芯接线端子
- 电压:
- 500 V
- 额定电流:
- 17.5 A
- 连接数:
- 4
- 连接方式:
- 推入式连接
- 额定截面:
- 1.5 mm²
- 安装类型:
- DIN导轨（EN 60715）
- 兼容导轨:
- NS 35/7,5, NS 35/15
- 横截面:
- 0.14 mm² - 1.5 mm²
- 颜色:
- 灰色的
| 接线示意图 |  |
|||
| 厚/宽/高mm | 3.5/30.5/63.4 | |||
| 技术参数 | ||||
| 额定数据 | 电压（V） | 500 | ||
| 电流（A） | 17.5 | |||
| 截面（mm²） | 1.5 | |||
| 压线范围 | 刚性导线（mm²） | / | ||
| 柔性导线（mm²） | 0.2-1.5 | |||
| 绝缘材料类型 | PA | |||
| 阻燃等级 UL-94 | V0 | |||
| 剥线长度（mm） | 11 | |||
| 安装导轨 | TH35-7.5/TH35-15 | |||
| 型号 | ||||
| 隔板 | ||||
| 插拔式连接件 | 2P | FBS 2-3.5 |  |
|
| 3P | FBS 3-3.5 | |||
| 4P | FBS 4-3.5 | |||
| 5P | FBS 5-3.5 | |||
| 10P | FBS 10-3.5 | |||
| 标记条 | 空白 | ZB3.5 |  |
|
| 横向印字 | ZB3.5 |  |
||
| 竖向印字 | ZB3.5 |  |
||
| 外形尺寸图 |  |
|||
