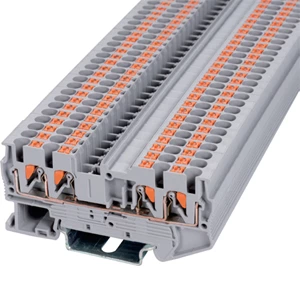

JHD1-4/2-2 - 直通式接线端子
- 类型:
- 多芯接线端子
- 电压:
- 800 V
- 额定电流:
- 32 A
- 连接数:
- 4
- 连接方式:
- 推入式连接
- 额定截面:
- 4 mm²
- 安装类型:
- DIN导轨（EN 60715）
- 兼容导轨:
- NS 35/7,5, NS 35/15
- 横截面:
- 0.2 mm² - 6 mm²
- 颜色:
- 灰色的
| 接线示意图 |  |
||
| 厚/宽/高mm | 6.2×35.5×77.4 | ||
| 技术参数 | |||
| 额定数据 | 电压（V） | 800 | |
| 电流（A） | 32 | ||
| 截面（mm²） | 4 | ||
| 压线范围 | 刚性导线（mm²） | 0.2-6 | |
| 柔性导线（mm²） | 0.2-4 | ||
| 绝缘材料类型 | PA | ||
| 阻燃等级 UL-94 | V0 | ||
| 剥线长度（mm） | 13 | ||
| 安装导轨 | TH35-7.5/TH35-15 | ||
| 型号 | |||
| 隔板 | 2-4/2×2G | ||
| 插拔式连接件 | 2P | FBS 2-6 |  |
| 3P | FBS 3-6 | ||
| 4P | FBS 4-6 | ||
| 5P | FBS 5-6 | ||
| 10P | FBS 10-6 | ||
| 标记条 | 空白 | ZB6 |  |
| 横向印字 | ZB6 |  |
|
| 竖向印字 | ZB6 |  |
|
| 外形尺寸图 |  |
||
