JHD1-2.5C - 双层接线端子
- 类型:
- 双层接线端子
- 电压:
- 800 V
- 额定电流:
- 24 A
- 连接方式:
- 插入式连接，第一级和第二级
- 额定截面:
- 2.5 mm²
- 安装类型:
- DIN导轨（EN 60715）
- 兼容导轨:
- NS 35/7,5, NS 35/15
- 横截面:
- 0.14 mm² - 4 mm²
- 颜色:
- 灰色的
| 接线示意图 |  |
|||
| 厚/宽/高mm | 5.2/46/68.5 | |||
| 技术参数 | ||||
| 额定数据 | 电压（V） | 800 | ||
| 电流（A） | 24 | |||
| 截面（mm²） | 2.5 | |||
| 压线范围 | 刚性导线（mm²） | 0.2-4 | ||
| 柔性导线（mm²） | 0.2-2.5 | |||
| 绝缘材料类型 | PA | |||
| 阻燃等级 UL-94 | V0 | |||
| 剥线长度（mm） | 11 | |||
| 安装导轨 | TH35-7.5/TH35-15 | |||
| 型号 | ||||
| 隔板 | 2-2.5/2-2G | |||
| 插拔式连接件 | 2P | FBS 2-6 |  |
|
| 3P | FBS 3-6 | |||
| 4P | FBS 4-6 | |||
| 5P | FBS 5-6 | |||
| 10P | FBS 10-6 | |||
| 标记条 | 空白 | ZB6 |  |
|
| 横向印字 | ZB6 |  |
||
| 竖向印字 | ZB6 |  |
||

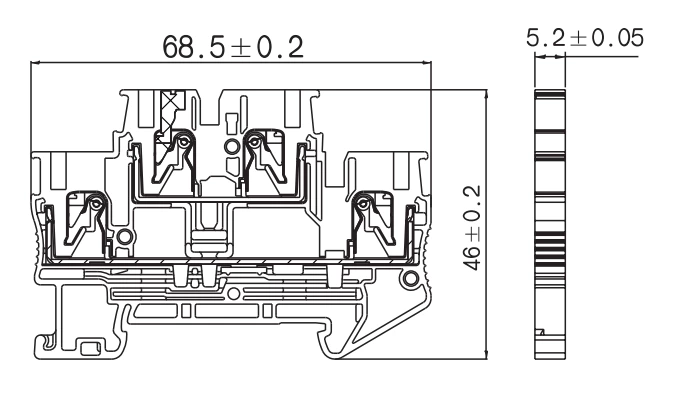

| 外形尺寸图 |  |
|||
