JHD5-1.5 - 直通式接线端子
- 类型:
- 直通式接线端子
- 电压:
- 500 V
- 额定电流:
- 24 A
- 连接数:
- 2
- 连接方式:
- 螺纹连接
- 横截面:
- 0.2 mm² - 4 mm²
- 颜色:
- 灰色的
| 型号 | 功能 | 线径IEC | 线径UL | 厚度 |
| JHD5-1.5 |  |
1.5 mm² 1 mm² 1.5 mm² |
16 AWG 18 AWG 16 AWG |
4.2mm |
| 最大电流 | 包装数 | 厚度/高度（ ）/宽度（mm） |
额定电压/额定电流/额定截面 |
| 17.5 A | 150 | 4.2/42/42.5 | 500V/17.5A/1.5mm² |
附件：
| 端板 | D2.5B |
| 中心式短接件10位，可分 | ZL2-1.5 ZL3-1.5 ZL10-1.5 |
| 边插式短接件10位，可分 | BLS2-1.5 BLS3-1.5 BLS10-1.5 |
| 分组隔板 | FP |
| 小隔片 | |
| 标记号 | ZB4 |
| 螺钉类型/柠紧力矩(Nm) | M2/0.2 |
| 绝缘材料类型 | PA |
| 阻燃等级UL-94 | V0 |

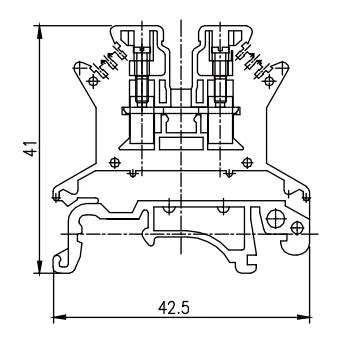

| 外形尺寸图 |  |
端子带通用安装脚可安装
或
导轨上
