JHD5-2.5B - 直通式接线端子
- 类型:
- 直通式接线端子
- 电压:
- 800 V
- 额定电流:
- 24 A
- 连接数:
- 2
- 连接方式:
- 螺纹连接
- 横截面:
- 0.2 mm² - 4 mm²
- 颜色:
- 灰色的
| 型号 | 功能 | 线径IEC | 线径UL | 厚度 |
| JHD5-2.5B |  |
2.5 mm² 1.5 mm² 2.5 mm² |
14 AWG 16 AWG 17 AWG |
6.2mm |
| 最大电流 | 包装数 | 厚度/高度（ ）/宽度（mm） |
额定电压/额定电流/额定截面 |
| 24A | 100 | 6.2/42/42.5 | 800V/24A/2.5mm² |
附件：
| 端板 | D2.5B |
| 中心式短接件10位，可分 | ZL2-4 ZL3-4 ZL10-4 |
| 边插式短接件10位，可分 | BLS2-2.5B BLS3-2.5B BLS10-2.5B |
| 分组隔板 | FP |
| 小隔片 | CPK3 |
| 标记号 | ZB6 |
| 螺钉类型/柠紧力矩(Nm) | M3/0.6 |
| 绝缘材料类型 | PA |
| 阻燃等级UL-94 | V0 |

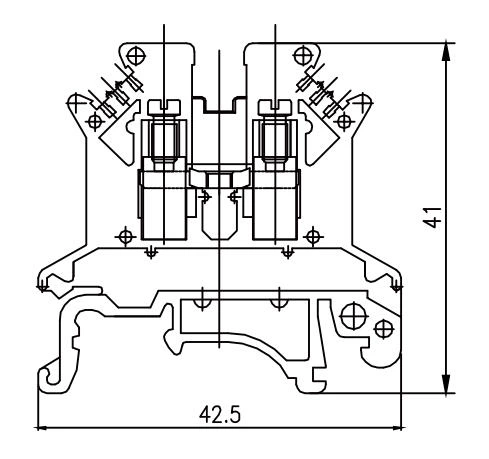

| 外形尺寸图 |  |
端子带通用安装脚可安装
或
导轨上
