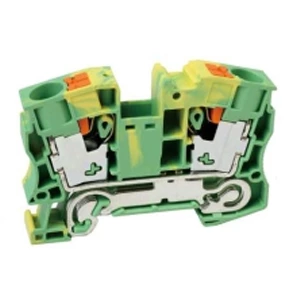

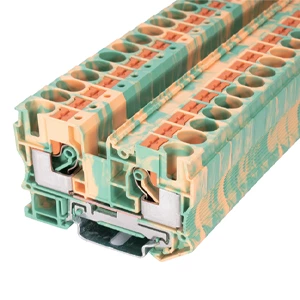

JHD1-6JD - 保护导体端子
- 类型:
- 保护导体接线端子
- 连接数:
- 2
- 职位数量:
- 1
- 连接方式:
- 推入式连接
- 安装类型:
- DIN导轨（EN 60715）
- 兼容导轨:
- NS 35/7,5, NS 35/15
- 横截面:
- 0.5 mm² - 10 mm²
- 颜色:
- 绿黄色
| 接线示意图 |  |
||
| 厚/宽/高mm | 8.2×58.2×42.8 | ||
| 技术参数 | |||
| 额定数据 | 电压（V） | ||
| 电流（A） | |||
| 截面（mm²） | 6 | ||
| 压线范围 | 刚性导线（mm²） | 0.5-10 | |
| 柔性导线（mm²） | 0.5-6 | ||
| 绝缘材料类型 | PA | ||
| 阻燃等级 UL-94 | V0 | ||
| 剥线长度（mm） | 12 | ||
| 安装导轨 | TH35-7.5/TH35-15 | ||
| 型号 | |||
| 隔板 | 6G |  |
|
| 插拔式连接件 | |||
| 标记条 | 空白 | ZB8 |  |
| 横向印字 | ZB8 |  |
|
| 竖向印字 | ZB8 |  |
|
| 外形尺寸图 |  |
||
