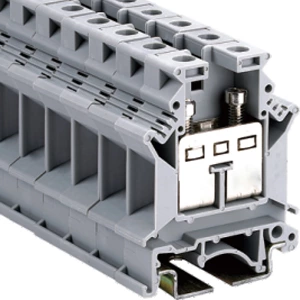

JHD5-6 - 直通式接线端子
- 类型:
- 直通式接线端子
- 电压:
- 800 V
- 额定电流:
- 41 A
- 连接数:
- 2
- 连接方式:
- 螺纹连接
- 额定截面:
- 6 mm²
- 横截面:
- 0.2 mm² - 10 mm²
- 颜色:
- 灰色的
| 型号 | 功能 | 线径IEC | 线径UL | 厚度 |
| JHD5-6 |  |
6 mm² 4 mm² 6 mm² |
10 AWG 12 AWG 10 AWG |
8.2mm |
| 最大电流 | 包装数 | 厚度/高度（ ）/宽度（mm） |
额定电压/额定电流/额定截面 |
| 41A | 75 | 8.2/47/42.5 | 800V/41A/6mm² |
附件：
| 端板 | D2.5-10 |
| 中心式短接件10位，可分 | ZL2-6 ZL3-6 ZL10-6 |
| 边插式短接件10位，可分 | BLS2-6 BLS3-6 BLS10-6 |
| 分组隔板 | FP |
| 小隔片 | CP |
| 标记号 | ZB8 |
| 螺钉类型/柠紧力矩(Nm) | M4/1.2 |
| 绝缘材料类型 | PA |
| 阻燃等级UL-94 | V0 |

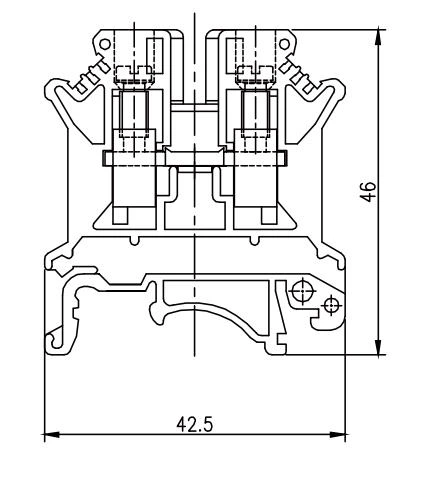

| 外形尺寸图 |  |
端子带通用安装脚可安装
或
导轨上
