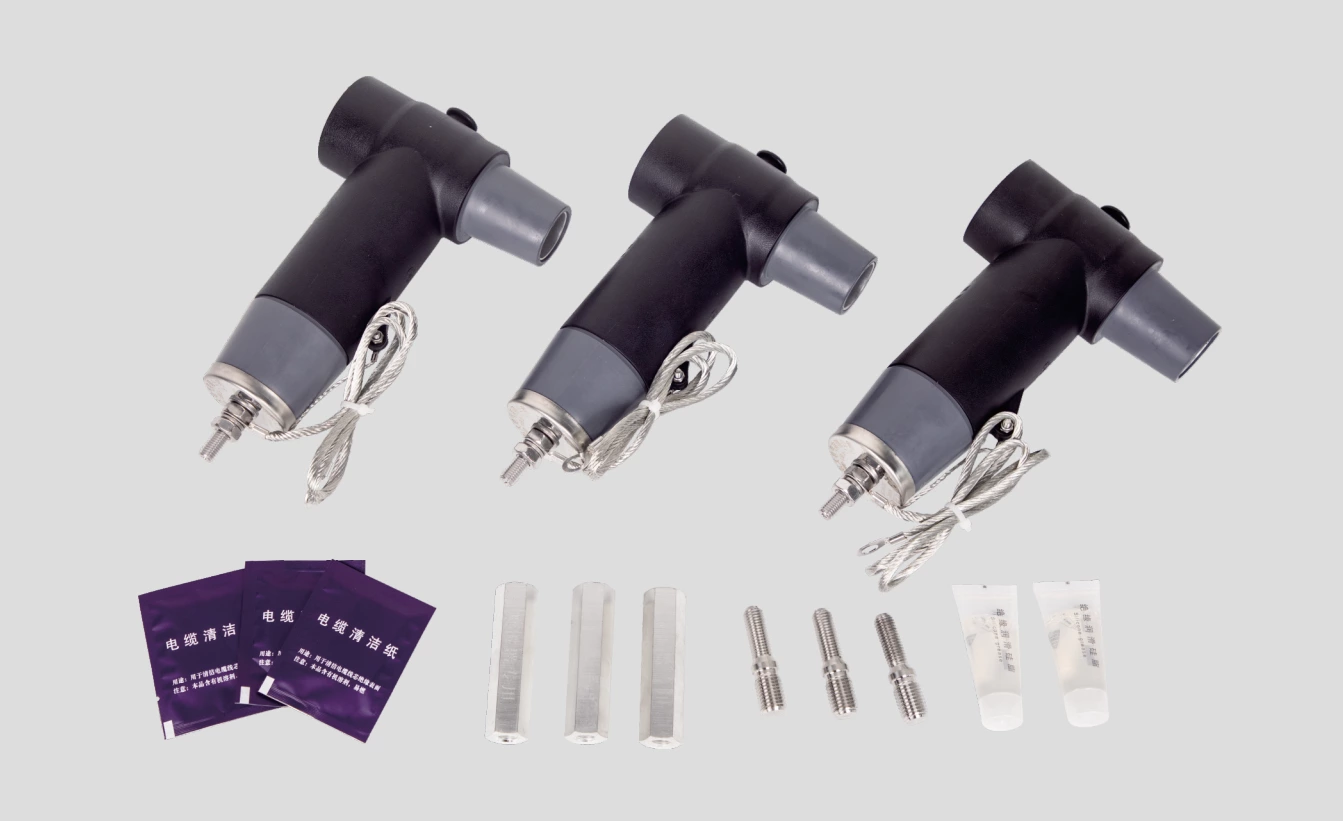

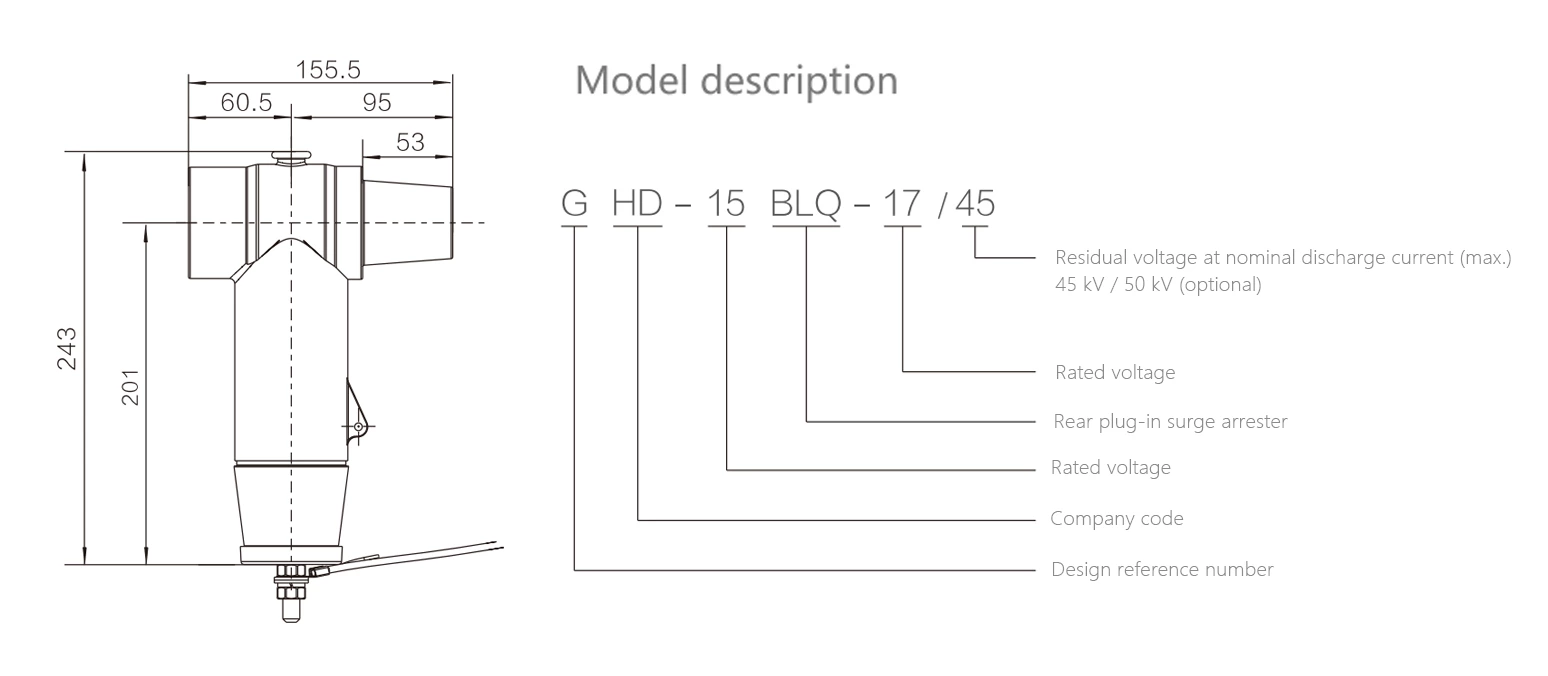

15kV 屏蔽型后插避雷器
- 额定电压:
- 10,13,17
- 标称放电电流:
- 5
- 系统电压:
- 6,10,15
- 连续工作电压:
- 8,10.4,13.6
- 直流参考电压 1mA:
- 14.4,15,19.3,24,25
- 高电流冲击耐受能力:
- 65
- 陡峭电流脉冲下的残余电压:
- 31,34.5,41.3,51.8,57.5
- 雷电冲击残余电压:
- 27,30,36,45,50
- 开关冲击电压下的残余电压:
- 23,25.6,30.7,35,42.5
- 能够承受长时间电流冲击:
- 75,100,150
产品特点
欧式后插避雷器和前插头或后插头连接，为电气设备提供过电压保护。插头内置的氧化锌阀片具有良好的非线性，使避雷器具有残压低，通流容量大，响应时间快，陡波性平坦的特性，能有效防止雷击、操作冲击。
电气性能
| 项目 | 单位 | GHD-6BLQ-10/27 | GHD-6BLQ-10/30 | GHD-10BLQ-13/36 | GHD-15BLQ-17/45 | GHD-15BLQ-17/50 |
| 标称放电电流 | kA | 5 | 5 | 5 | 5 | 5 |
| 系统标称电压 | kV | 6 | 6 | 10 | 15 | 15 |
| 避雷器额定电压 | kV | 10 | 10 | 13 | 17 | 17 |
| 持续运行电压 | kV | 8 | 8 | 10.4 | 13.6 | 13.6 |
| 直流1mA参考电压 | ≥kV | 14.4 | 15 | 19.3 | 24 | 25 |
| 陡坡冲击残压 | ≤kV | 31 | 34.5 | 41.3 | 51.8 | 57.5 |
| 雷电冲击残压 | ≤kV | 27 | 30 | 36 | 45 | 50 |
| 操作冲击残压 | ≤kV | 23 | 25.6 | 30.7 | 35 | 42.5 |
| 方波冲击耐受 | A | 150 | 75 | 150 | 150 | 100 |
| 大电流冲击耐受 | kA | 65 | 65 | 65 | 65 | 65 |

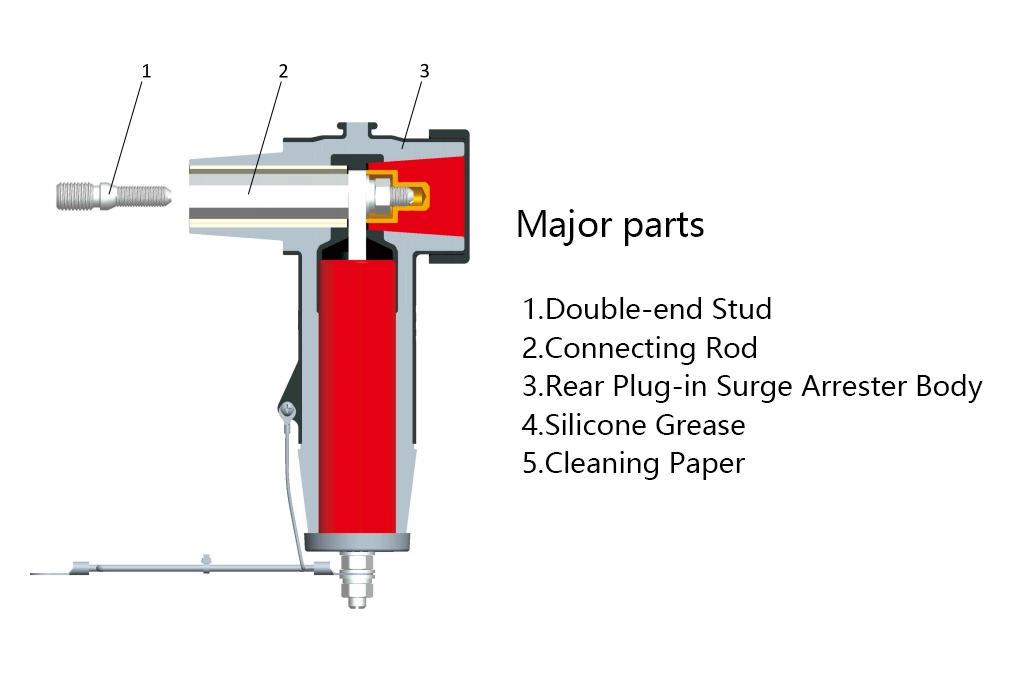

产品配件示意图
