24kV 屏蔽型后插避雷器
- 额定电压:
- 26,32,34
- 标称放电电流:
- 5
- 系统电压:
- 20
- 连续工作电压:
- 20.8,25.6,27.2
- 直流参考电压 1mA:
- 37,47,48
- 湍急水流:
- 76,95
- 雷电冲击:
- 66,85
- 开关脉冲:
- 56,75
- 长持续时间电流冲击耐受:
- 150,200
- 高电流冲击耐受能力:
- 65
产品特点
欧式后插避雷器和前插头或后插头连接，为电气设备提供过电压保护。插头内置的氧化锌阀片具有良好的非线性，使避雷器具有残压低，通流容量大，响应时间快，陡波性平坦的特性，能有效防止雷击、操作冲击。
电气性能
| 项目 | 单位 | GHD-24BLQ-26/66 | GHD-24BLQ-32/85 | GHD-24BLQ-34/85 |
| 标称放电电流 | kA | 5 | 5 | 5 |
| 系统标称电压 | KV | 20 | 20 | 20 |
| 避雷器额定电压 | KV | 26 | 32 | 34 |
| 持续运行电压 | KV | 20.8 | 25.6 | 27.2 |
| 直流1mA参考电压 | ≥kV | 37 | 47 | 48 |
| 陡坡冲击残压 | ≤kV | 76 | 95 | 95 |
| 雷电冲击残压 | ≤kV | 66 | 85 | 85 |
| 操作冲击残压 | ≤kV | 56 | 75 | 75 |
| 方波冲击耐受 | A | 150 | 150 | 200 |
| 大电流冲击耐受 | kA | 65 | 65 | 65 |

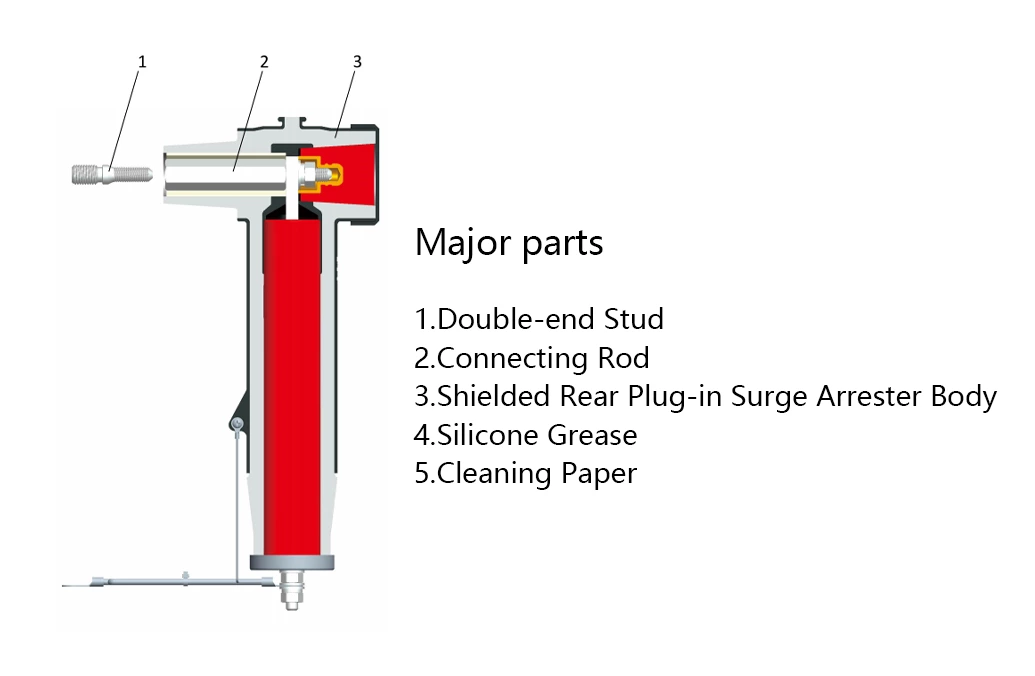

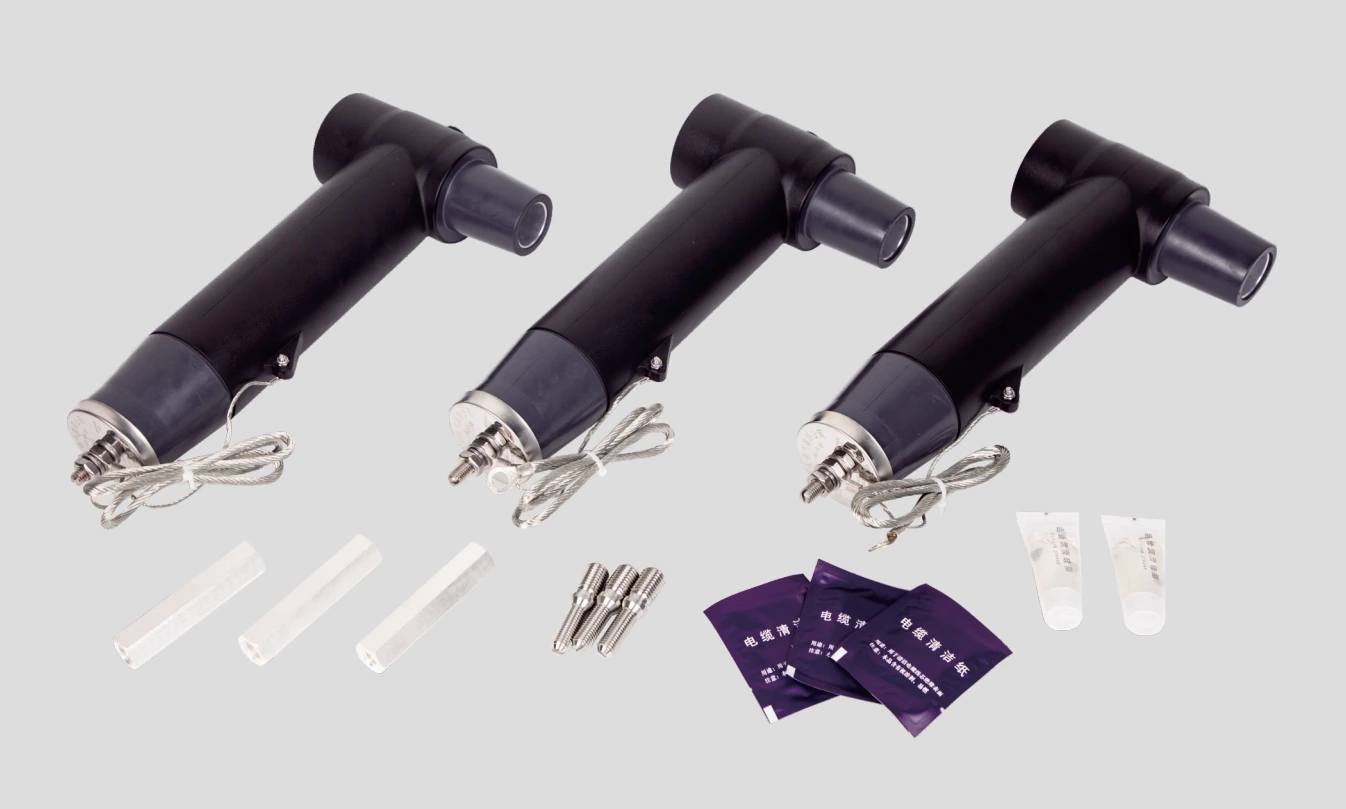

产品配件示意图
