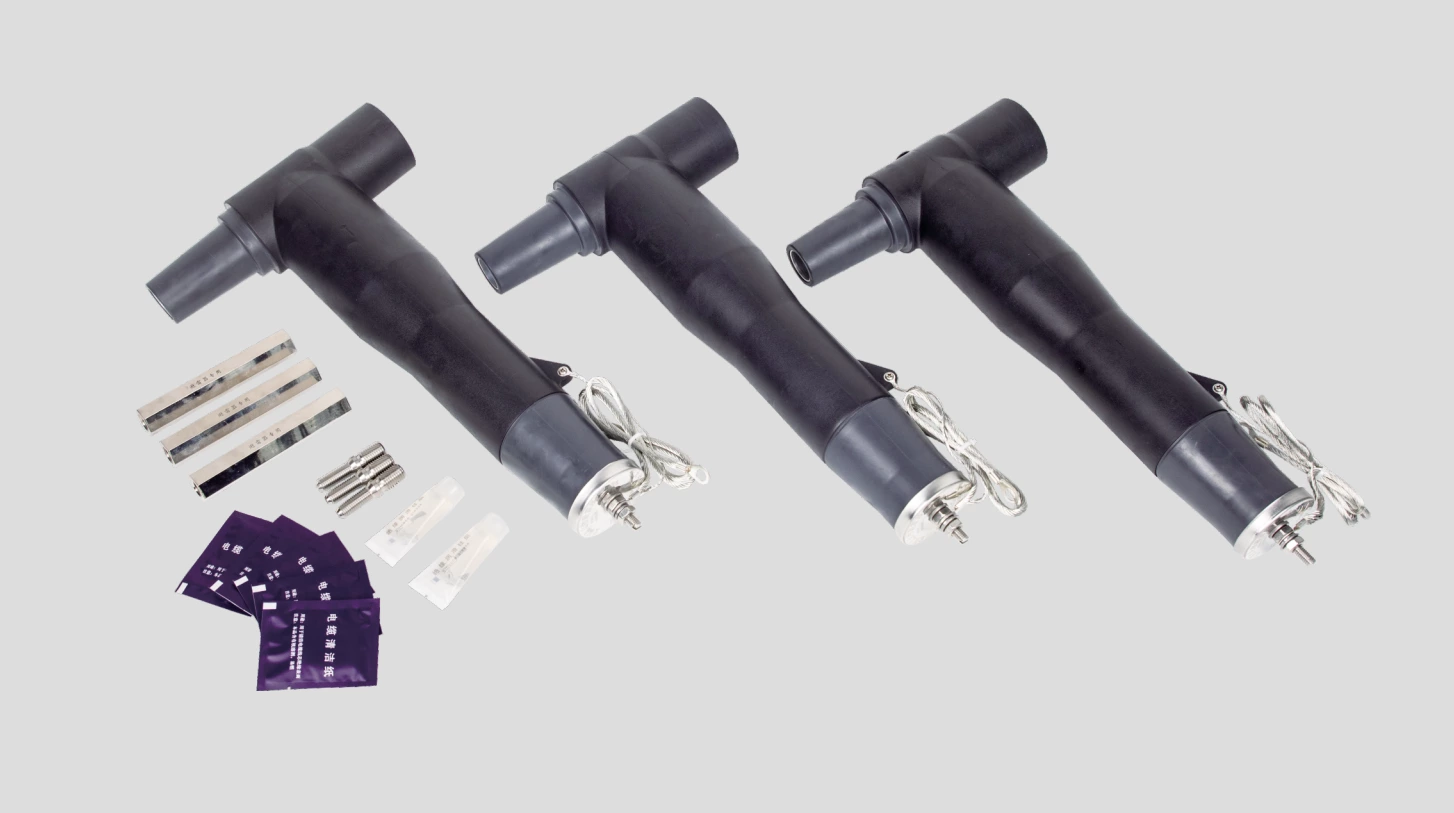

35kV 屏蔽型后插避雷器
- 额定电压:
- 51
- 标称放电电流:
- 5
- 系统电压:
- 35
- 连续工作电压:
- 40.8
- 直流参考电压 1mA:
- 73
- 湍急水流:
- 154
- 雷电冲击:
- 134
- 开关脉冲:
- 114
- 长持续时间电流冲击耐受:
- 400
- 高电流冲击耐受能力:
- 100
产品特点
欧式后插避雷器和前插头或后插头连接，为电气设备提供过电压保护。插头内置的氧化锌阀片具有良好的非线性，使避雷器具有残压低，通流容量大，响应时间快，陡波性平坦的特性，能有效防止雷击、操作冲击。
电气性能
| 项目 | 单位 | GHD-35BLQ-51/134 |
| 标称放电电流 | kA | 5 |
| 系统标称电压 | kV | 35 |
| 避雷器额定电压 | kV | 51 |
| 持续运行电压 | kV | 40.8 |
| 直流1mA参考电压 | ≥kV | 73 |
| 陡坡冲击残压 | ≤kV | 154 |
| 雷电冲击残压 | ≤kV | 134 |
| 操作冲击残压 | ≤kV | 114 |
| 方波冲击耐受 | A | 400 |
| 大电流冲击耐受 | kA | 100 |

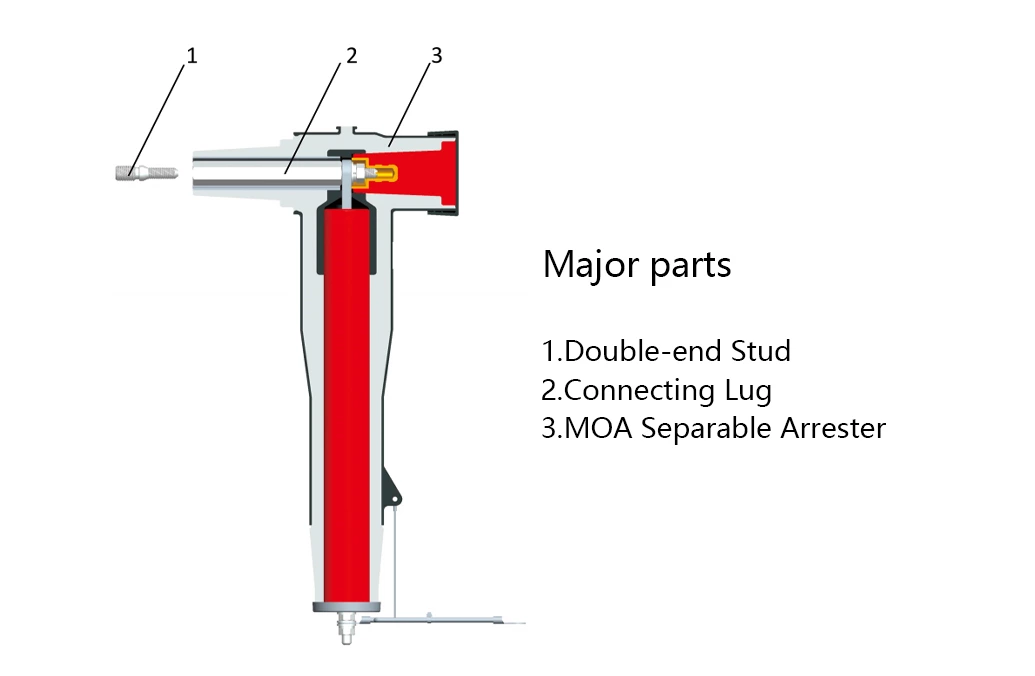

产品配件示意图
